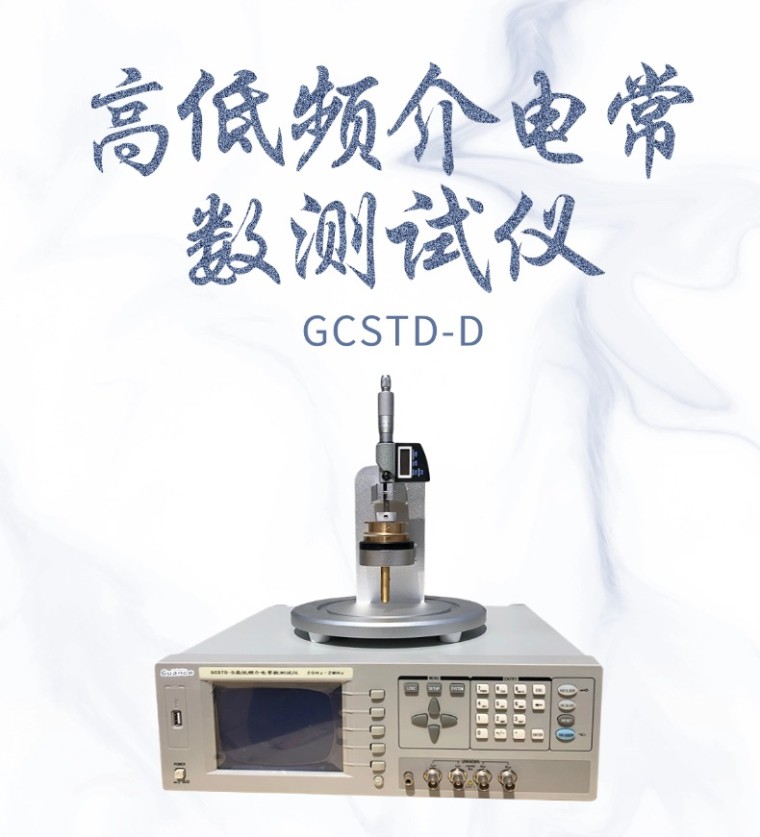

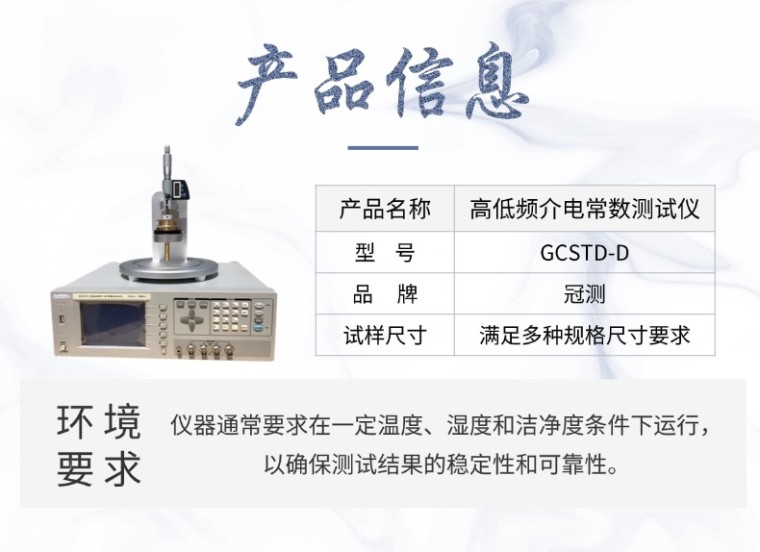

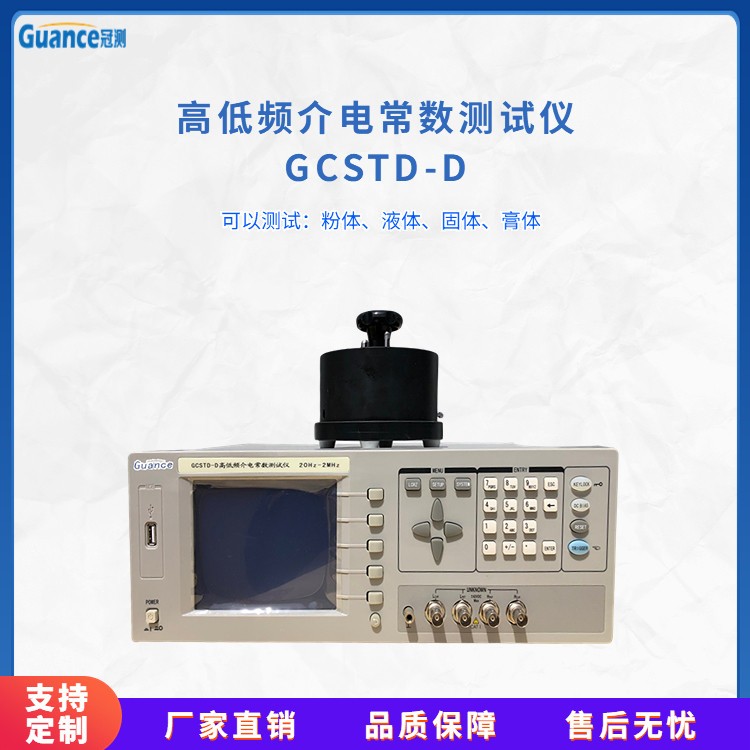

高低频介电常数测试仪

GCSTD-D

GBT 1409-2006测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法

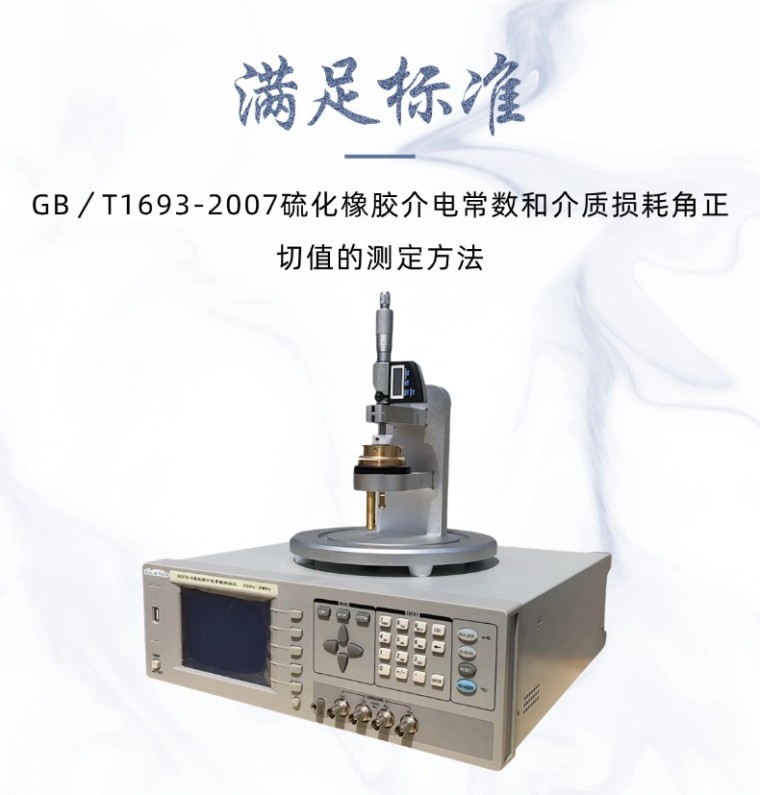

GB／T1693-2007硫化橡胶介电常数和介质损耗角正切值的测定方法

ASTM D150／IEC 60250固体电绝缘材料的（恒久电介质）的交流损耗特性和介电常数的测试方法

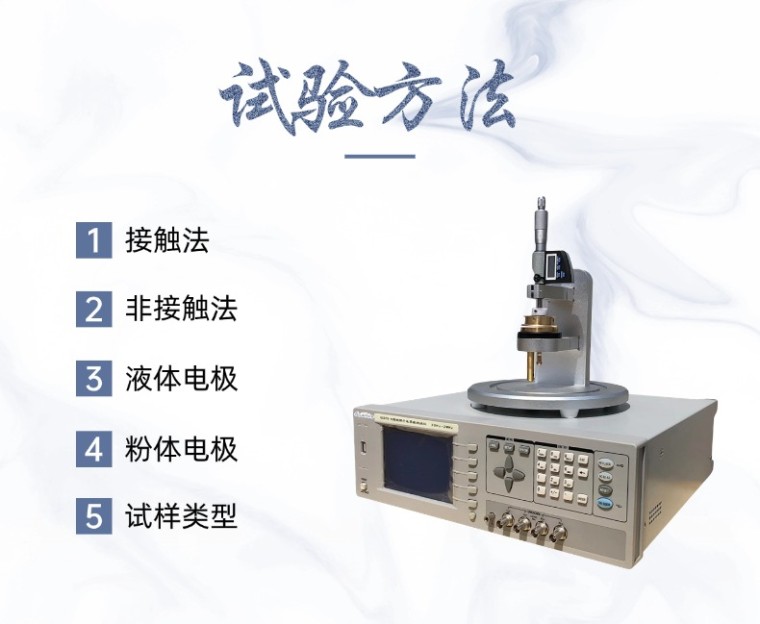

试验方法：

接触法：适用于厚度均匀、上下表面平整、光滑材料

非接触法：适用于上下表面不平整、不光滑材料

电极类型：固定电极-测量电极φ38mm／φ50mm（标配电极1套，标配为38mm）

液体电极-液体容量15ml

粉体电极-根据样品量可配专用电极

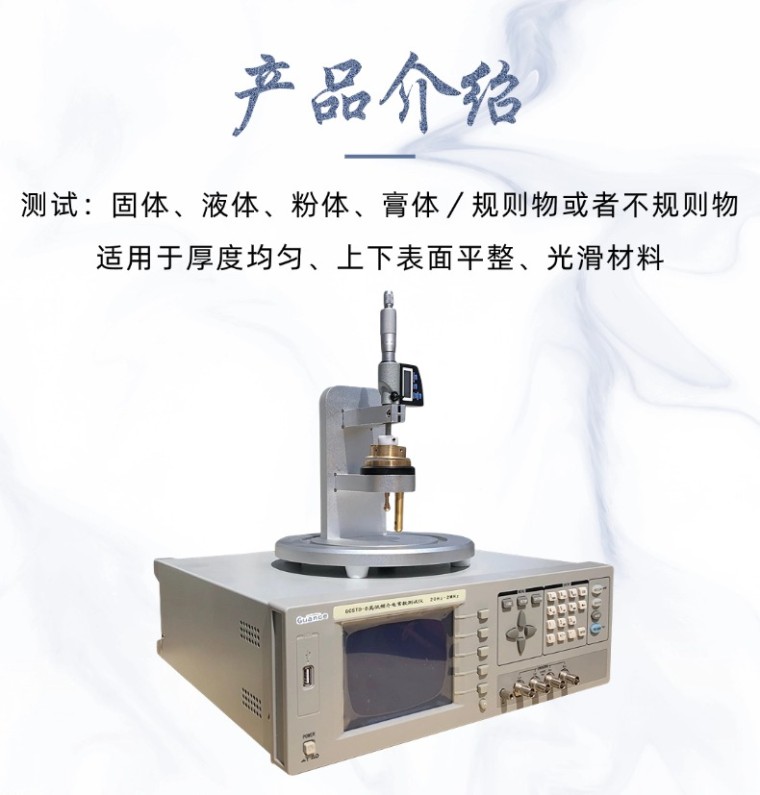

试样类型：固体、液体、粉体、膏体／规则物或者不规则物

性能特点：

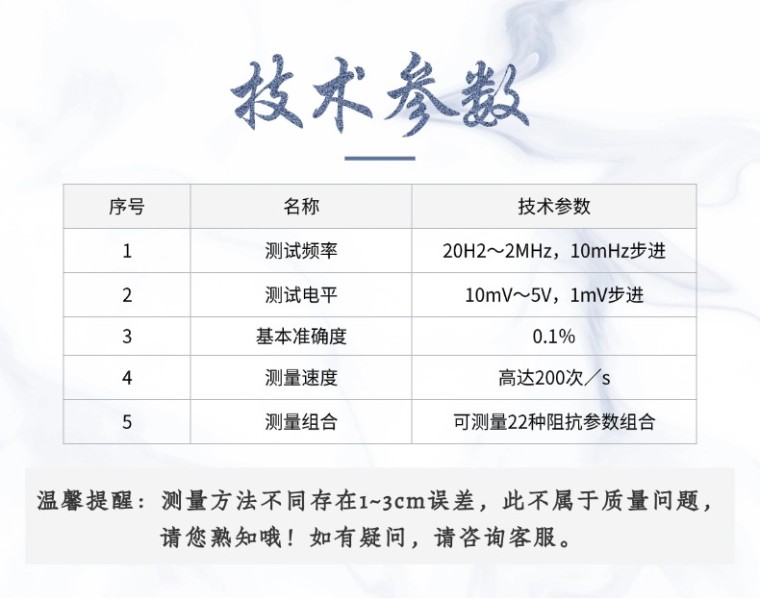

测试频率20H2～2MHz，10mHz步进

测试电平10mV～5V，1mV步进

基本准确度0.1％

200次／s的测量速度

320x240点阵大型图形LCD显示

五位读数分辨率

可测量22种阻抗参数组合

四种信号源输出阻抗

10点列表扫描测试功能

内部自带直流偏置源

外置偏流源至40A（配置两台TH1776）（选件）

电压或电流的自动电平调整（ALC）功能

V、1测试信号电平监视功能

图形扫描分析功能

20组内部仪器设定可供储存／读取

内建比较器，10档分选及计数功能

多种通讯接口方便用户联机使用

2m／4m测试电缆扩展（选件）

中英文可选操作界面

可通过USB HOST 自动升级仪器工作程序

测试材料：

无源元件：电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件

等的阳抗参数评估和性能分析。

半导体元件：变容二极管的C-VDC特性；晶体管或集成电路的寄生参数分析

其它元件：印制电路板、继电器、开关、电缆、电池等的阻抗评估

介质材料：塑料、陶瓷和其它材料的介电常数和损耗角评估

磁性材料：铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估

半导体材料：半导体材料的介电常数、导电率和C-V特性

液晶材料：液晶单元的介电常数、弹性常数等C-V特性
