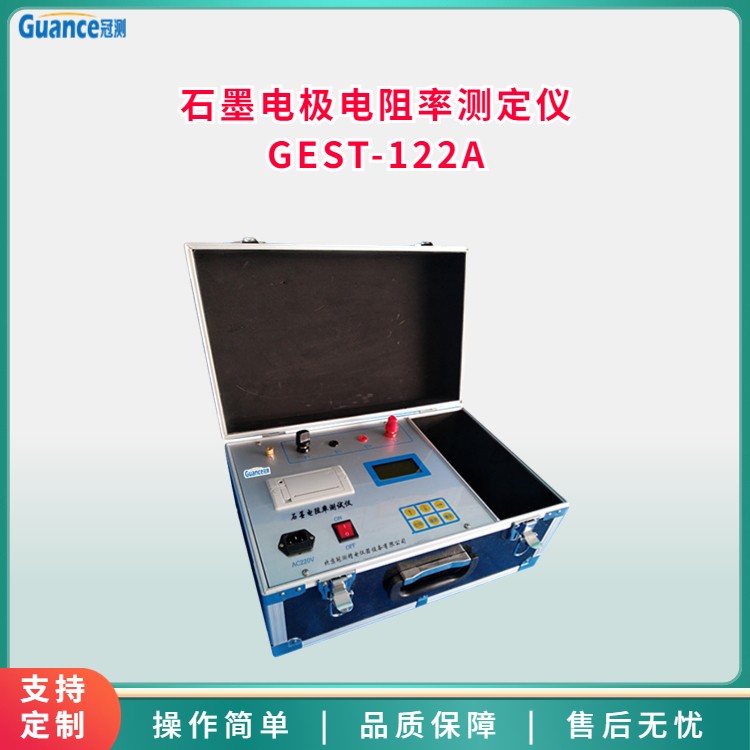

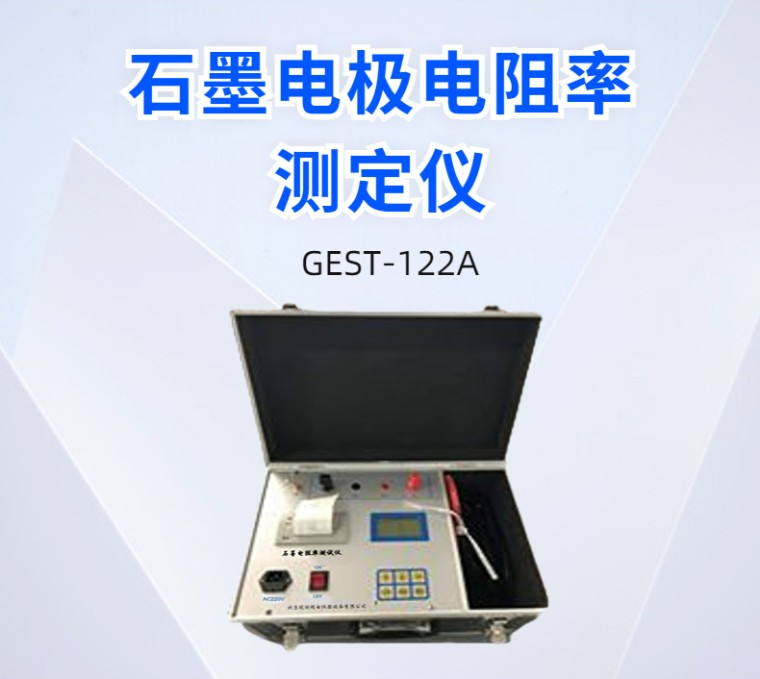

石墨电极电阻率测定仪

(35A-手提便携式)

GEST-122A

满足标准：

GB/T 24525-2009 炭素材料电阻率测定方法

GB/T 24521-2009 焦炭电阻率测定方法

YB/T 120-1997 炭素材料电阻率测定方法

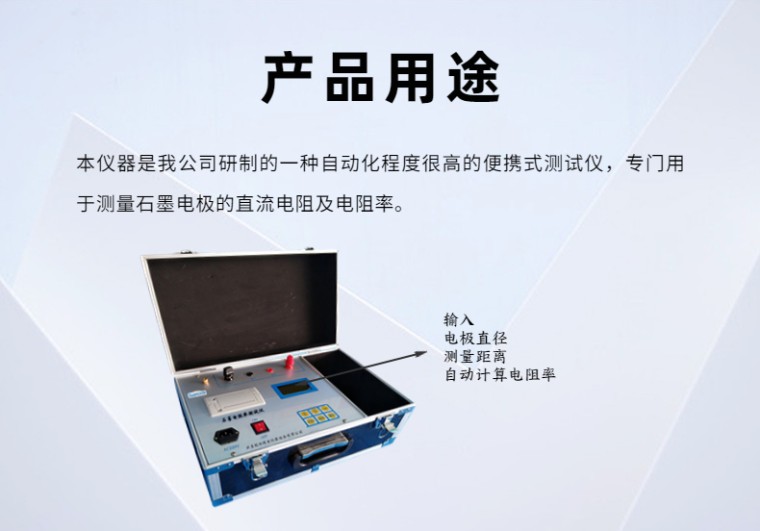

一、 仪器的用途及特点

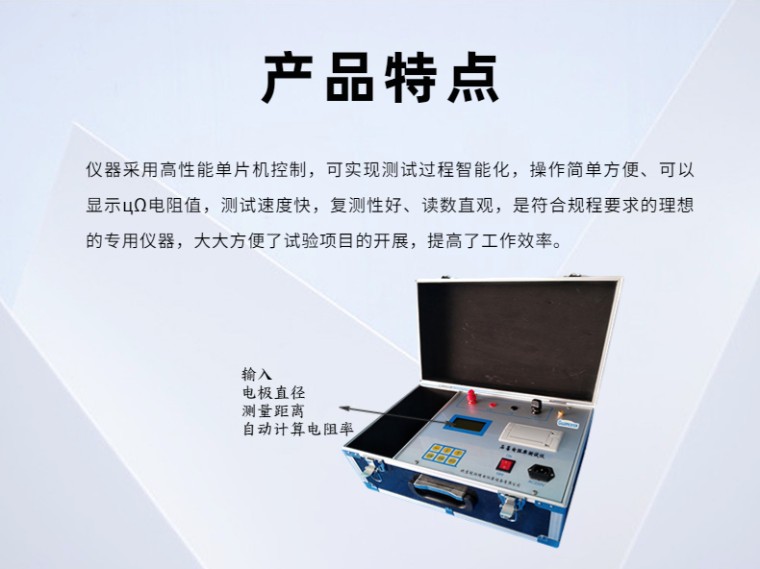

本仪器是我公司研制的一种自动化程度很高的便携式测试仪，专门用于测量石墨电极的直流电阻及电阻率。仪器采用高性能单片机控制，可实现测试过程智能化，操作简单方便、可以显示цΩ电阻值，测试速度快，复测性好、读数直观，是符合规程要求的理想的专用仪器，大大方便了试验项目的开展，提高了工作效率。

二、 主要技术指标及使用条件

1、输出电流：35A

2、测量范围：2цΩ～200mΩ

3、分辨率：0.1цΩ

4、测试精度：0.5级

5、工作温度：-10℃～50℃

6、工作湿度：0～80%

7、工作电源：AC220V±10% 50HZ±1HZ

8、仪器重量：4Kg

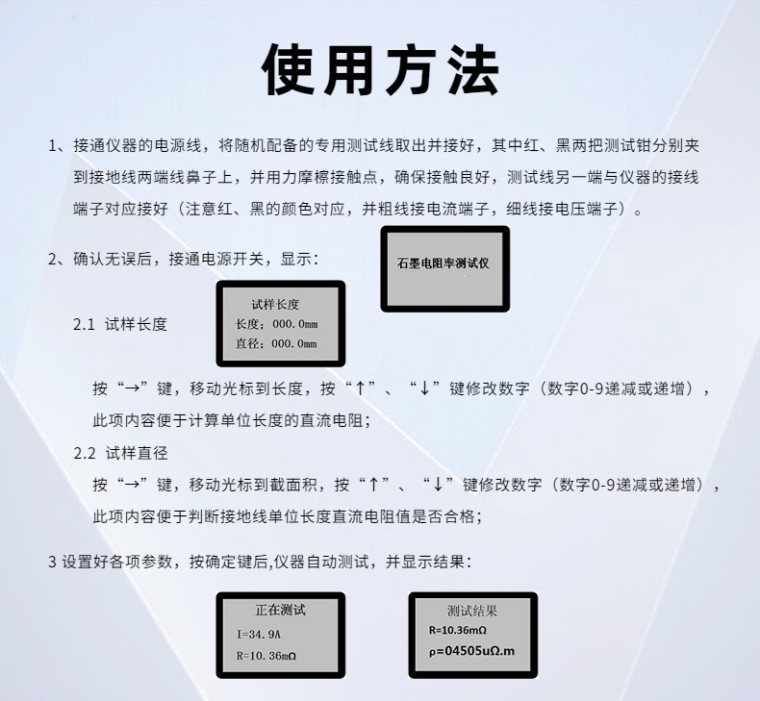

三、使用方法

4.1、接通仪器的电源线，将随机配备的专用测试线取出并接好，其中红、黑两把测试钳分别夹到接地线两端线鼻子上，并用力摩檫接触点，确保接触良好，测试线另一端与仪器的接线端子对应接好（注意红、黑的颜色对应，并粗线接电流端子，细线接电压端子）。

4.2、确认无误后，接通电源开关，显示：

按“确定”键，进入试品参数设置界面：

4.2.1 试样长度

按“→”键，移动光标到长度，按“↑”、“↓”键修改数字（数字0-9递减或递增），此项内容便于计算单位长度的直流电阻；

4.2.2 试样直径

按“→”键，移动光标到截面积，按“↑”、“↓”键修改数字（数字0-9递减或递增），此项内容便于判断接地线单位长度直流电阻值是否合格；

4.3 设置好各项参数，按确定键后,仪器自动测试，并显示结果：
