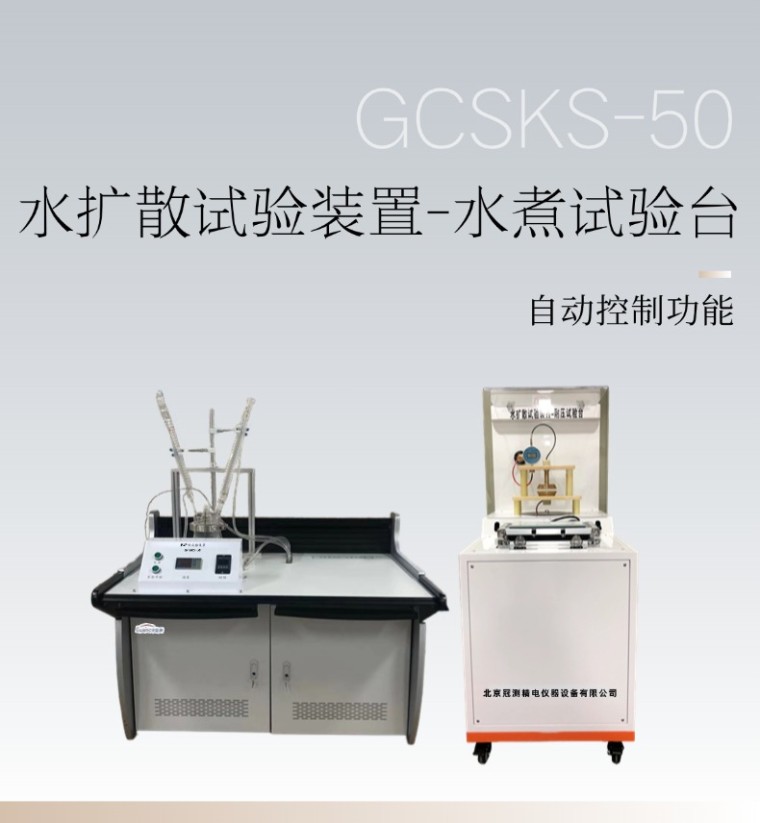

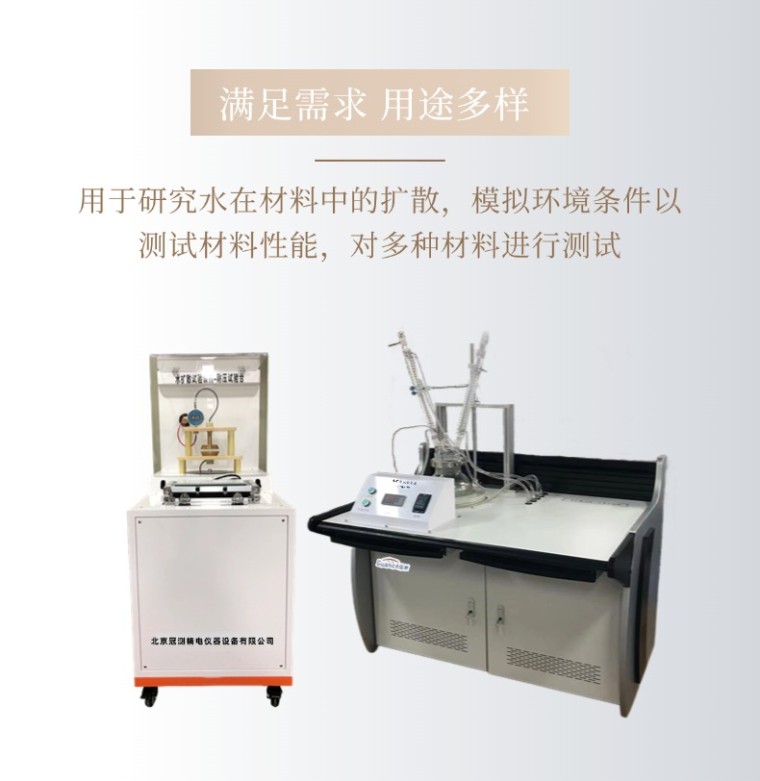

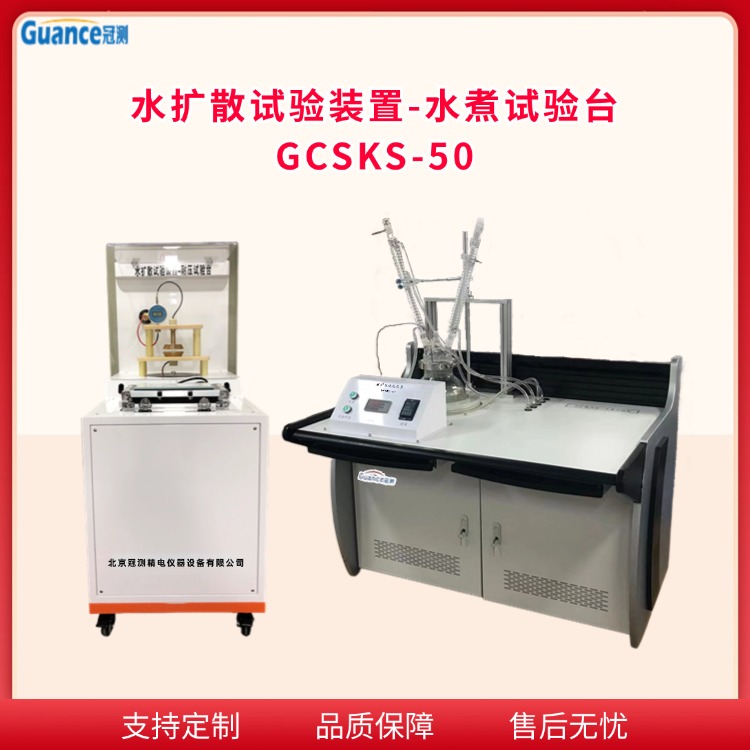

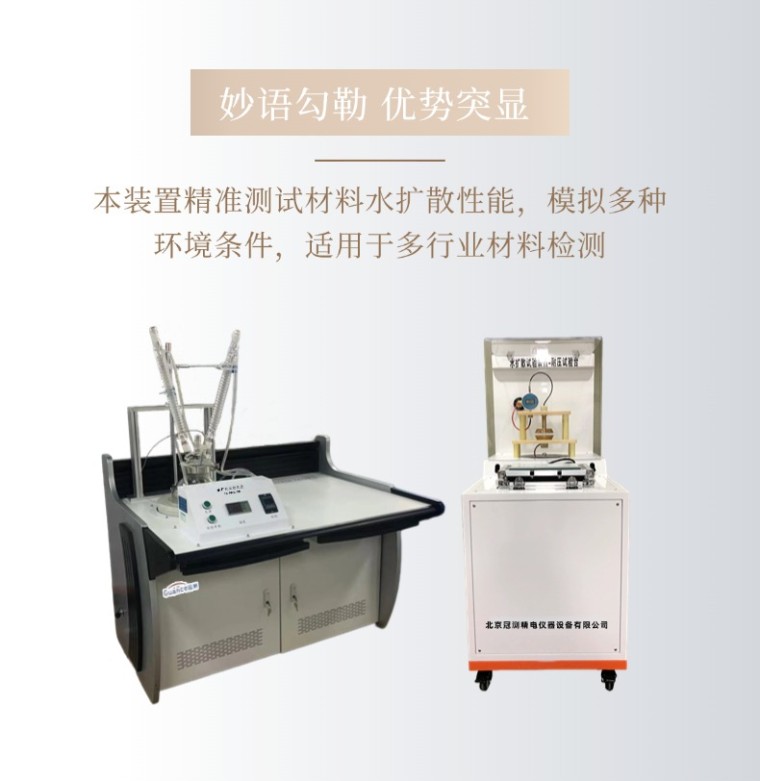

水扩散试验装置

-GB/T 19519-2014

“架空线路绝缘子 标称电压高于1000V交流系统用悬垂和耐张复合绝缘子 定义、试验方法及接收准则”

-GB/T 22079-2008

“标称电压高于1000V使用的户内和户外聚合物绝缘子 一般定义、试验方法和接受准则”

-GB/T 20142-2006

标称电压高于1000V的交流架空线路用线路柱式复合绝缘子-定义、试验方法及接收准则

适用电网物资检测导则（2017年版）试验名称

第26章 悬式复合绝缘子

芯棒水扩散试验 B级

试验要求

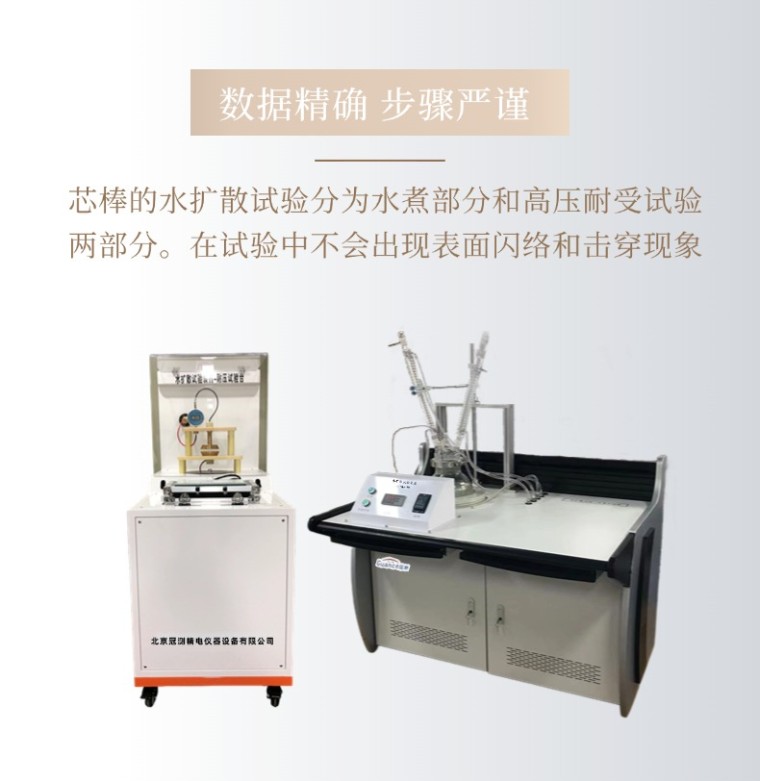

芯棒的水扩散试验分为水煮部分和高压耐受试验两部分。标准GB/T19519-2014中规定在试验中不会出现表面闪络和击穿现象，且泄漏电流不超过100uA。

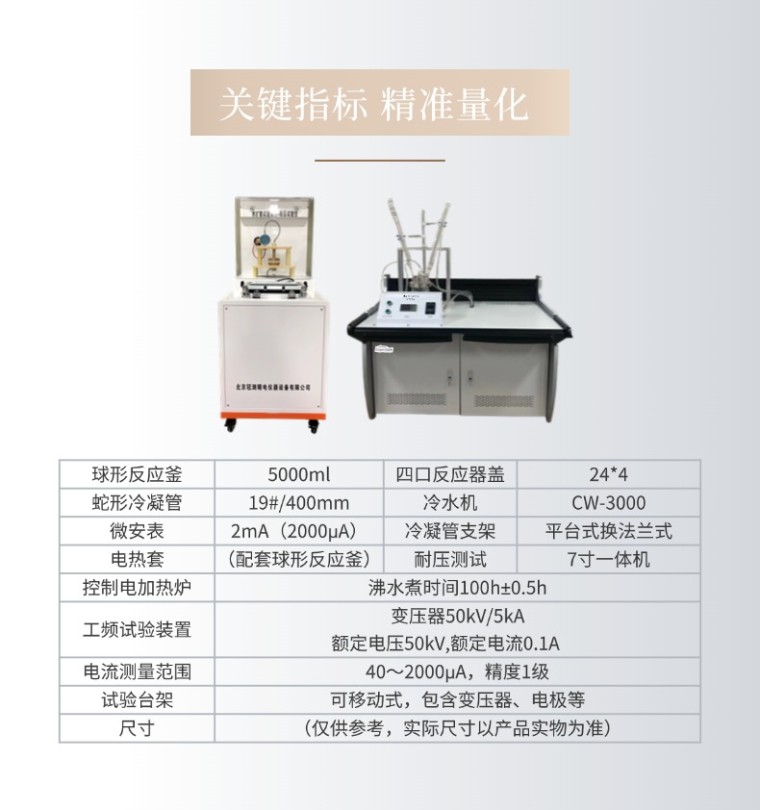

设备结构

本设备含水煮部分和试品施加电压泄漏电流的测量部分。

高压控制系统由控制器、变压器、试验台、泄漏电流测量部分、水煮装置组成。变压器中自带整流硅堆，使用交流试验是可以插入硅堆短路棒，此时变压器的输出电压为交流电压。

控制台由机柜、加热装置、变液压控制箱、水循环冷却装置组成。

控制箱由高压电压、电流表、定时器、电流继电器、自动调压器等组成。接入220V AC。

两个电极用螺纹分别固定在试验基座和可移动导杆上。两个电极分别于变压器高压端和通过泄漏电流测量装置与地相连。
