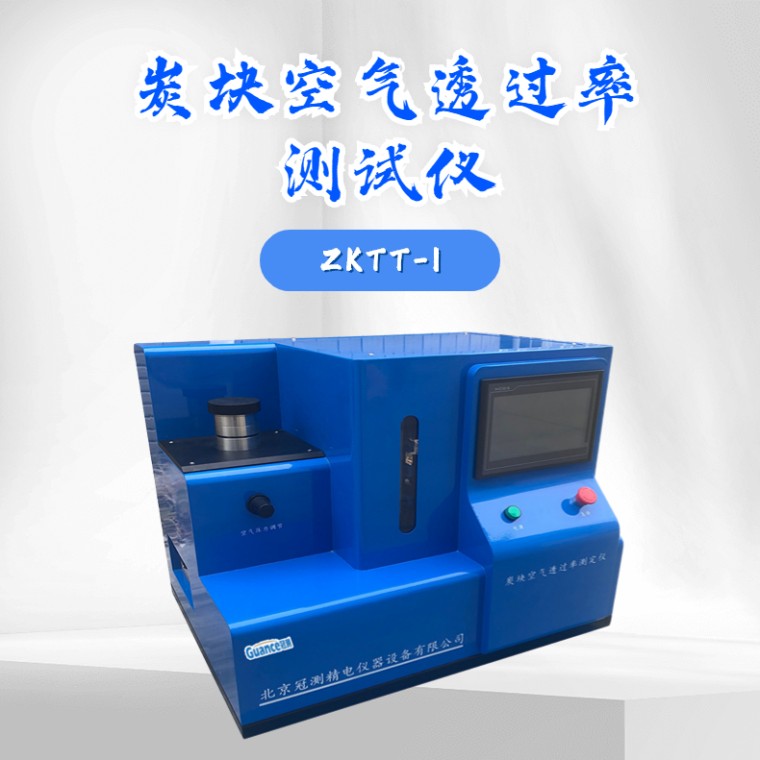

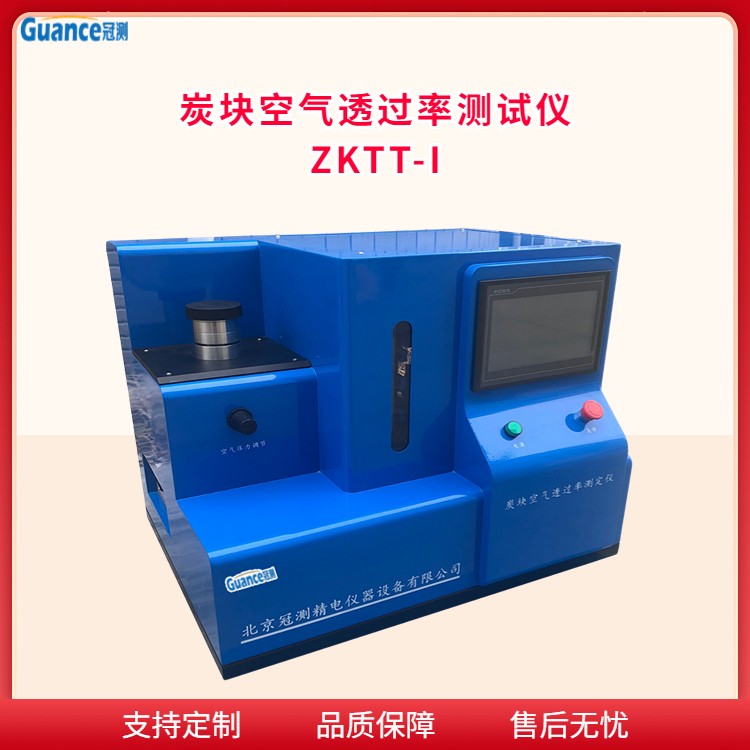

ZKTT-I

一、产品名称：炭块空气透过率测试仪

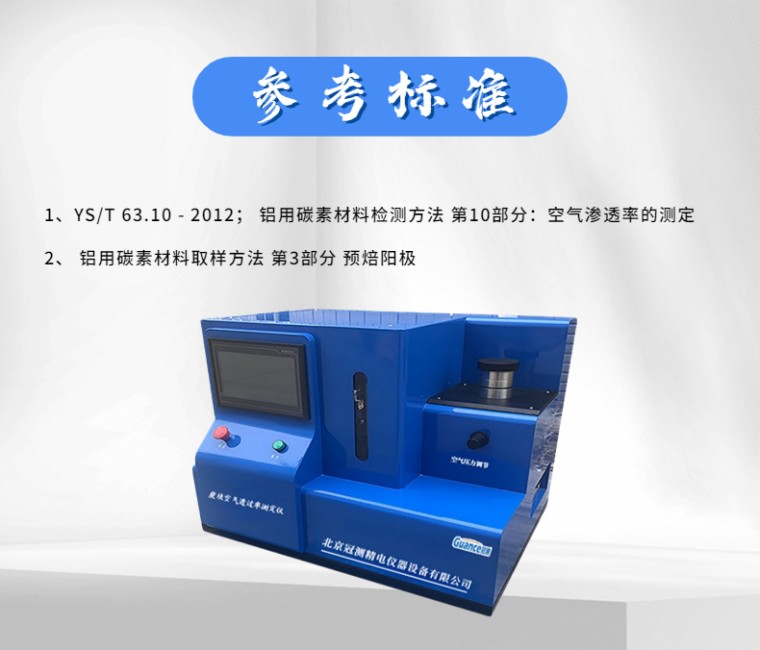

二、参考标准：

1、YS/T 63.10 - 2012； 铝用碳素材料检测方法 第10部分：空气渗透率的测定

2、ISO 15906：2007，Carbonaceous materials for the production of aluminium - Baked anodes - Determination of the air permeability，MOD

3、GB/T 26297.3 铝用碳素材料取样方法 第3部分 预焙阳极

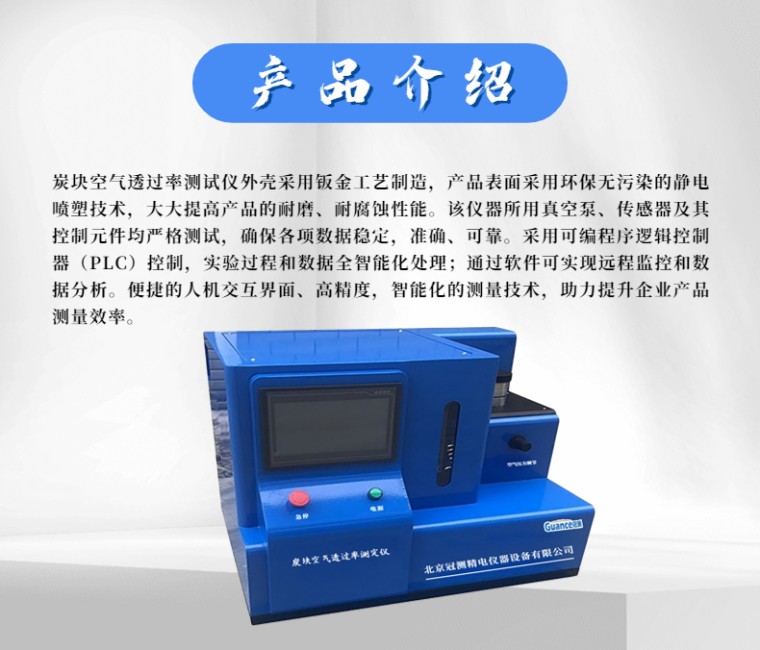

三、产品介绍 ：

炭块空气透过率测试仪外壳采用钣金工艺制造，产品表面采用环保无污染的静电喷塑技术，大大提高产品的耐磨、耐腐蚀性能。该仪器所用真空泵、传感器及其控制元件均严格测试，确保各项数据稳定，准确、可靠。采用可编程序逻辑控制器（PLC）控制，实验过程和数据全智能化处理；通过软件可实现远程监控和数据分析。便捷的人机交互界面、高精度，智能化的测量技术，助力提升企业产品测量效率。

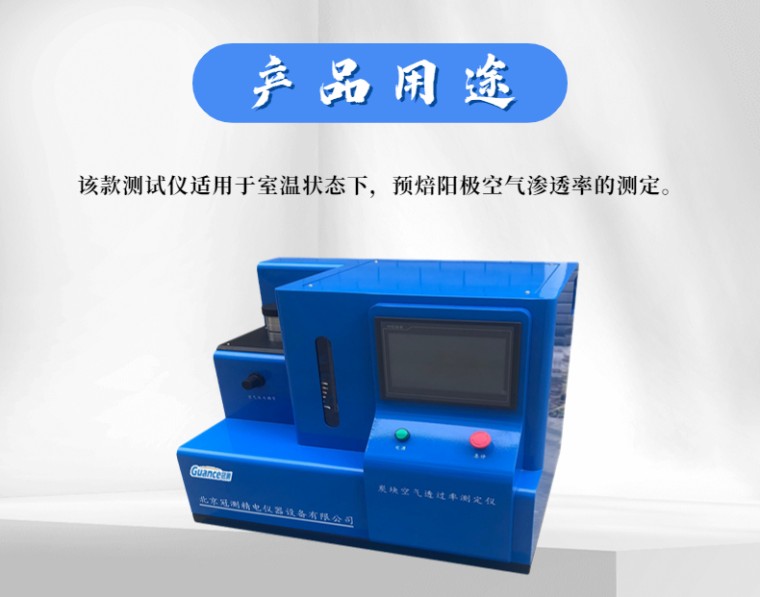

四、产品用途：

1、该款测试仪适用于室温状态下，预焙阳极空气渗透率的测定。

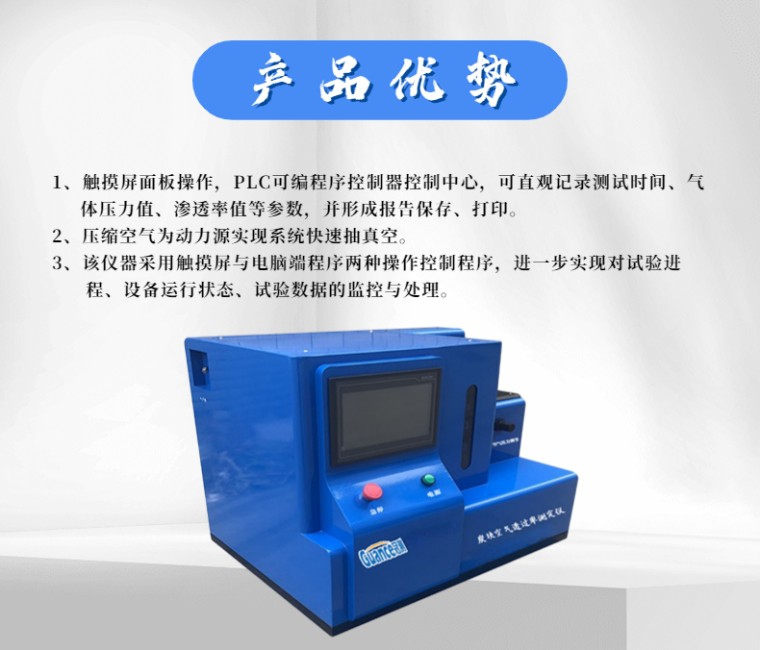

五、产品优势：

1、触摸屏面板操作，PLC可编程序控制器控制中心，可直观记录测试时间、气体压力值、渗透率值等参数，并形成报告保存、打印。

2、压缩空气为动力源实现系统快速抽真空。

3、、该仪器采用触摸屏与电脑端程序两种操作控制程序，进一步实现对试验进程、设备运行状态、试验数据的监控与处理。

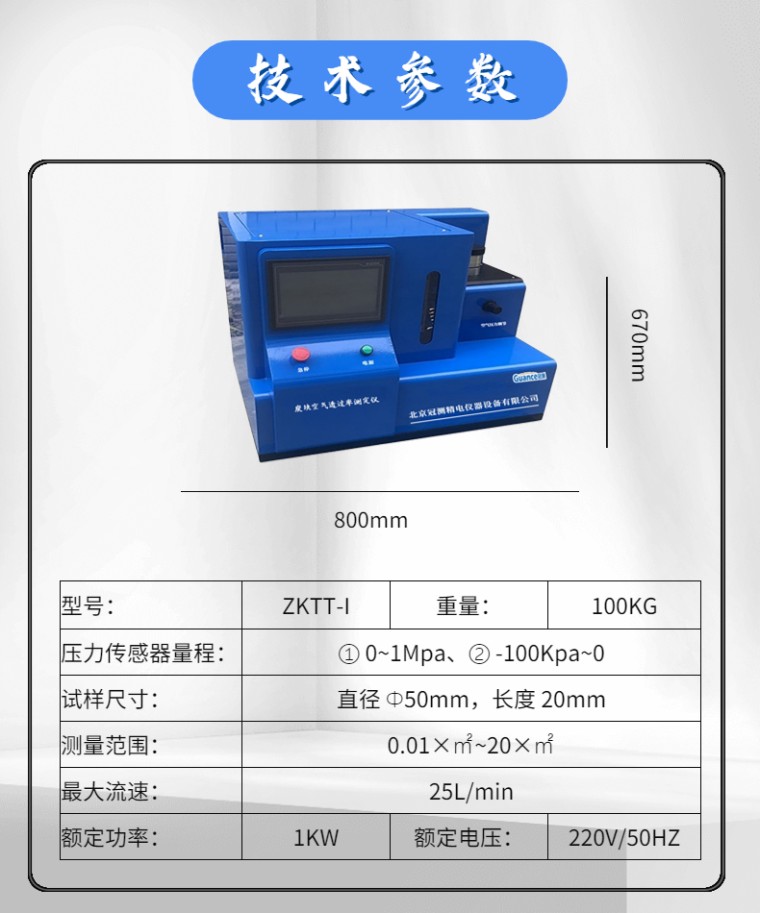

六、技术参数：

1、额定功率：1KW；

2、额定电压：220V/50HZ；

3、气体压力传感器量程：① 0～1Mpa、② -100Kpa～0

4、试样尺寸：直径 Φ50mm，长度 20mm；

5、测量范围：0.01×10^(-9)㎡～20×10^(-9)㎡；

6、流速：25L/min

7、设备尺寸：长：800mm 、宽 ：620mm 、高：670mm;

8、设备总重量：100KG

七、设备主要配置：

序号名称 数量生产厂家

1真空测量系统1中科微纳

2真空泵 1浙江飞越机电公司

3触摸屏人机界面1昆仑通泰公司

4PLC可编程控制系统1德国西门子

5干燥箱（选配）1中科微纳

6静音无油空压机1奥突斯工贸公司

八、装箱清单：

设备装箱单

名称数量备注

测试仪主机一台

气源（空压机）一台选配

干燥箱一台选配

电源线一根

说明书一份

合格证一份

保修单一份
