电池重物冲击试验机

ZKDC-03

说 明：

（1）试验样品电池要放试验台上，以直径为15.8mm（5/8英寸）的棒十字交叉放置在样品的中心位置上。

（2）一个9.1kg或10kg的重物从一定高度（61CM 或100CM）跌落在样品与钢棒交叉点上。

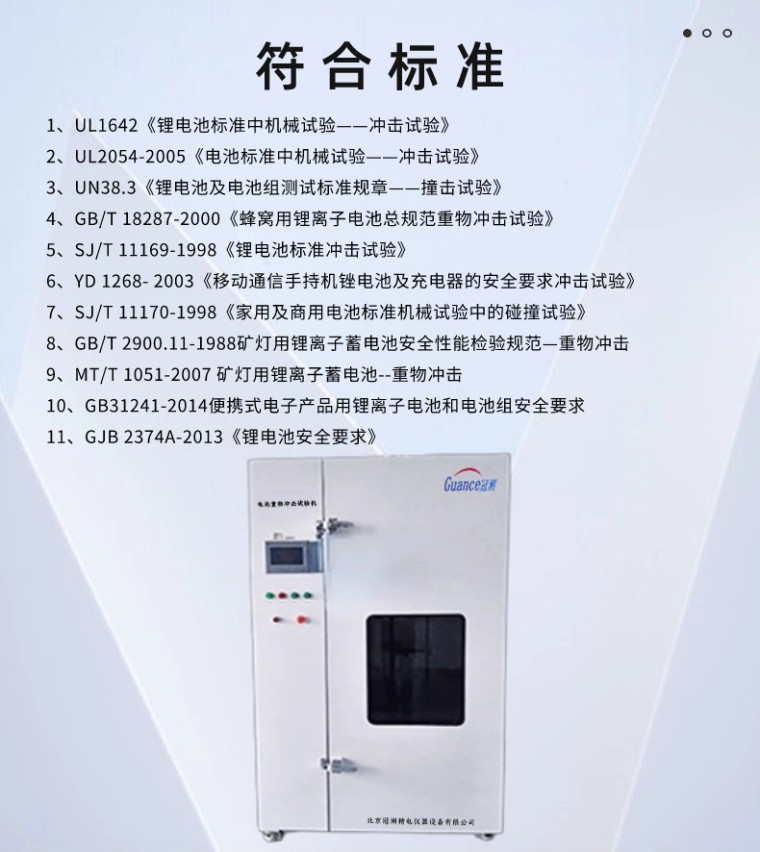

符合标准：IEC62133 UN38.3 SJ/T11169—1998

SJ/T11170—1998 UL1642：2008 UL2054：2008 QC/T 743-2006

QC/T 742-2006 QC/T 744-2006 GB/T18287-2000 GB 8897.4-2002 idt IEC60086-4:2000等标准。

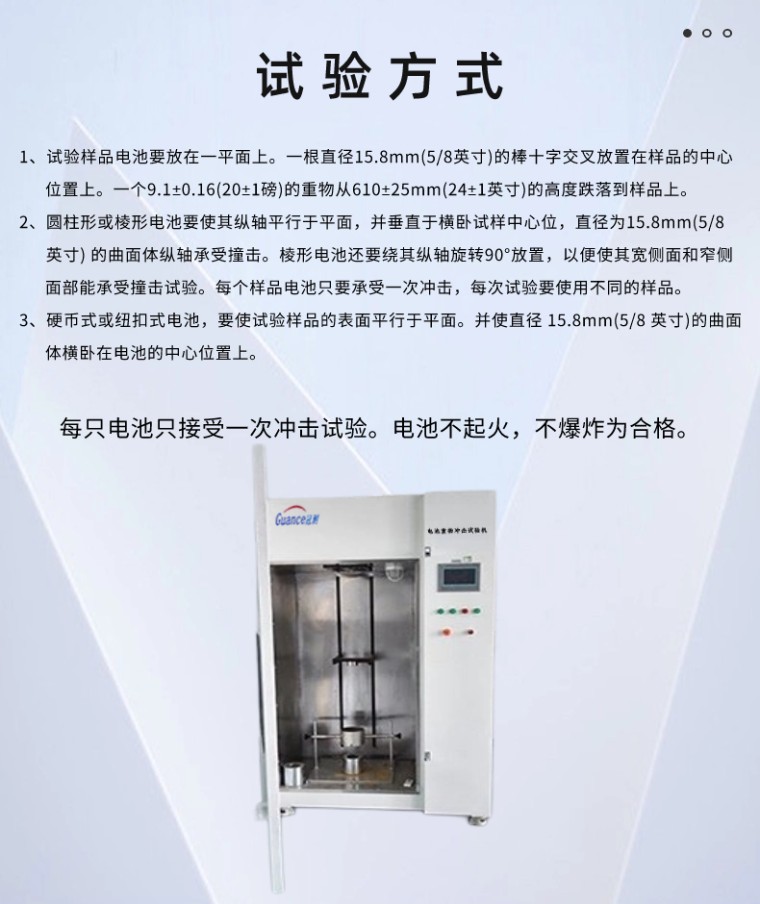

要求：1.试验样品电池要放在一平面上。一根直径15.8mm(5/8英寸)的棒十字交叉放置在样品的中心位置上。一个9.1±0.16(20±1磅)的重物从610±25mm(24±1英寸)的高度跌落到样品上。

2.圆柱形或棱形电池要使其纵轴平行于平面，并垂直于横卧试样中心位，直径为15.8mm(5/8英寸)的曲面体纵轴承受撞击。棱形电池还要绕其纵轴旋转90°放置，以便使其宽侧面和窄侧面部能承受撞击试验。每个样品电池只要承受一次冲击，每次试验要使用不同的样品。

3.硬币式或纽扣式电池，要使试验样品的表面平行于平面。并使直径15.8mm(5/8英寸)的曲面体横卧在电池的中心位置上。

结果：样品不应爆炸或着火

规格参数：

落球重量：9.1kg或10kg 不锈钢锤

排 风 口：位于箱体背面120mm

冲击高度：300-1200mm，可自由调节 ,数显高度表显示高度

高度误差±2mm

高度调节：电动调节

横 杠：15.8mm（5/8英寸）的不锈钢钢棒

使用电源：220V，50/60HZ， 3A

箱体结构：内箱不锈钢，外箱A3钢板烤漆

观 察 窗：双层钢化防爆玻璃，内有照明灯

重 量：约145Kg

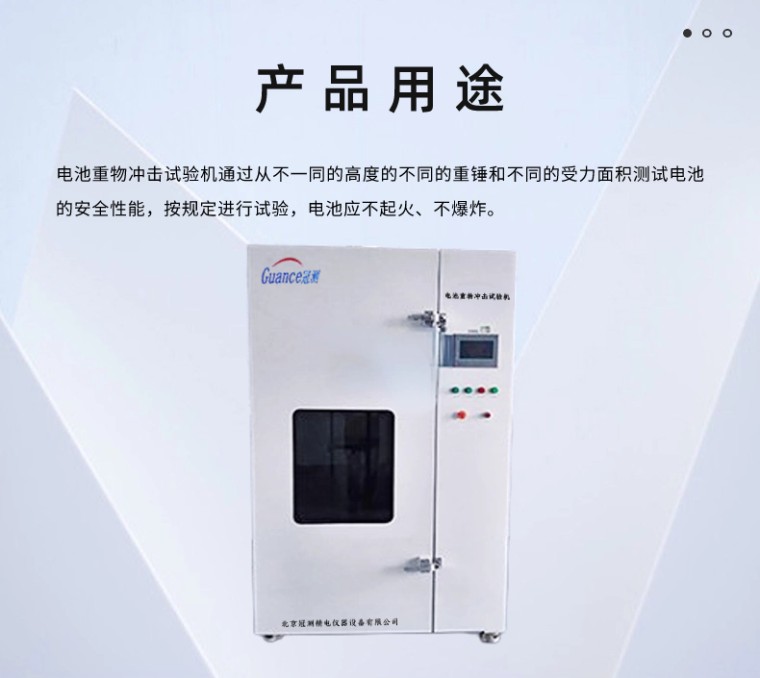

锂电池重物冲击试验机通过从不一同的高度的不同的重锤和不同的受力面积测试电池的**性能，按规定进行试验，电池应不起火、不爆炸。

锂电池重物冲击试验机试验方式:

1.试验样品电池要放在一平面上。一根直径7.9mm的棒十字交叉放置在样品的中心位置上。一个9.1KG的重物从610mm的高度跌落到样品上。每个样品电池只要承受一次冲击，每次试验要使用不同的样品。

2.试验样品电池要放在一平面上，一根直径为15.8mm（5/8英寸）的棒十字交叉放置在样品的中心位置上。一个10kg±0.46kg（20±1磅）的重物从1000±25mm的高处跌落到样品上。

规格参数:

1、落球重量：9.1kg、10kg钢球各一个；

2、落下高度：0～1200mm (重物可以提起到一定高度，并作放，保证重物在垂直方向自由落体，不倾斜、不摇晃）；

3、横杠直径: 15.8 mm (垂直横放在电池中部，重物砸落在钢棒上，钢棒保持与方电池的底面平行）；

4、试验空间：W200 X D200 X H200mm；

5、内箱材质：304#不锈钢板；

6、外箱材质：冷杂钢板烤漆；

7、排风口：位于箱体背面150mm；

8、箱门：单门，开观察窗，冷拉手门锁；

9、视窗尺寸：200 X 200mm(10mm厚双层钢化玻璃贴防爆膜)；

10、排气风扇口：直径150mm；

11、升降方式：电动升降；

12、上下冲击面：A3钢板；

13、箱体尺寸：W690 X D710 X H1850mm；

14、控制台尺寸：W330 X D330 X H1040mm；

15、设备电源：AC 220V 50HZ， 功率：500W；

16、机台重量：约350Kg。
