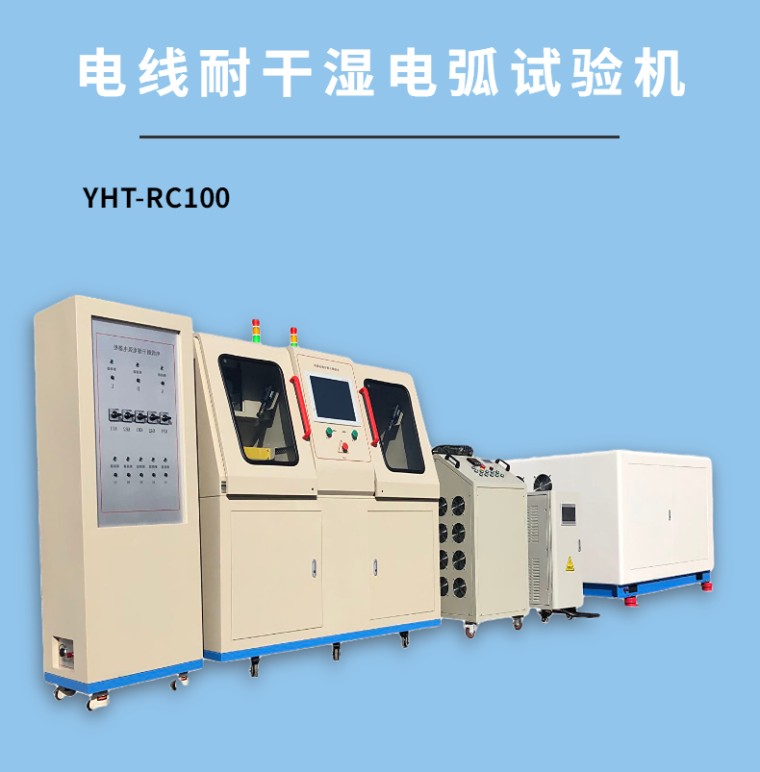

电线耐干湿电弧试验机

YHT-RC100

一、主要适用范围及功能

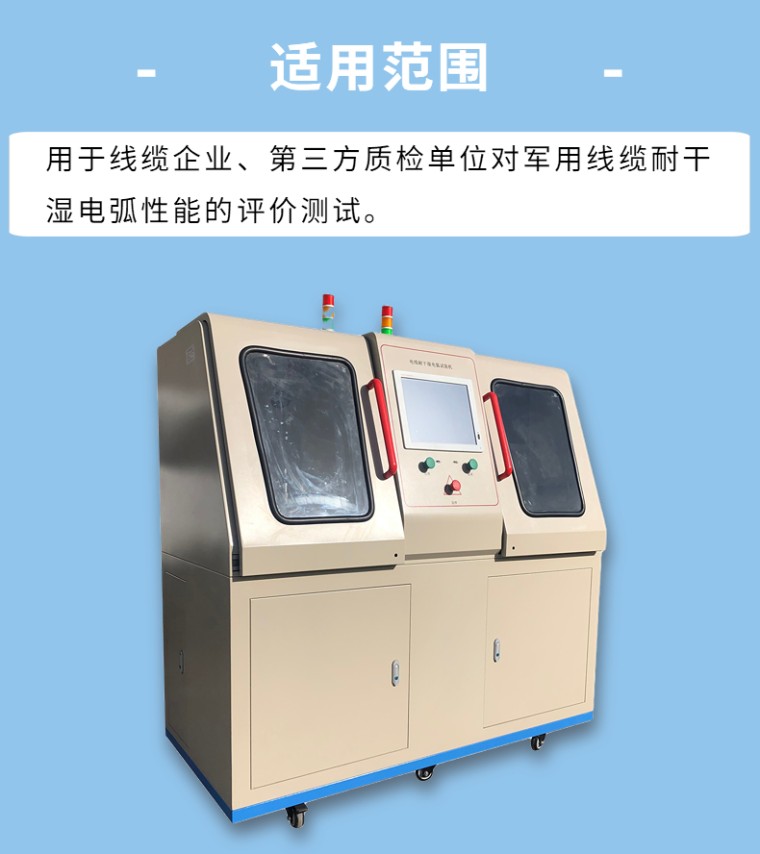

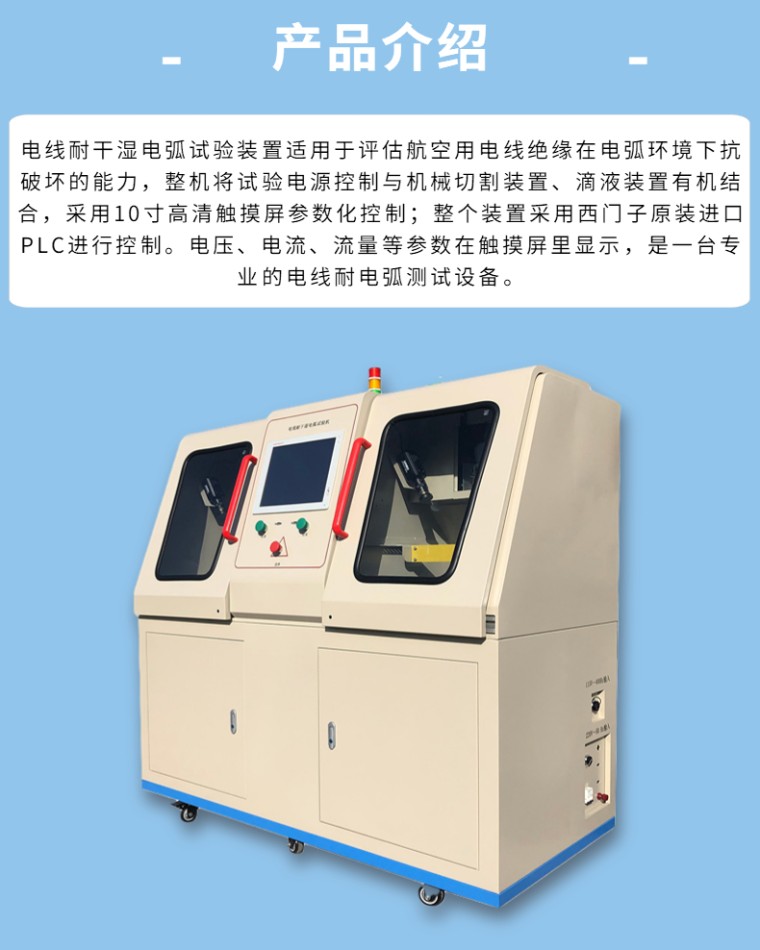

电线耐干湿电弧试验装置适用于评估航空用电线绝缘在电弧环境下抗破坏的能力，整机将试验电源控制与机械切割装置、滴液装置有机结合，采用10寸高清触摸屏参数化控制；整个装置采用西门子原装进口 PLC进行控制。电压、电流、流量等参数在触摸屏里显示，是一台专业的电线耐电弧测试设备。

二、符合标准: :

满足 AS4373D、GJB773、ASD-STAN、PrEN6059-502标准

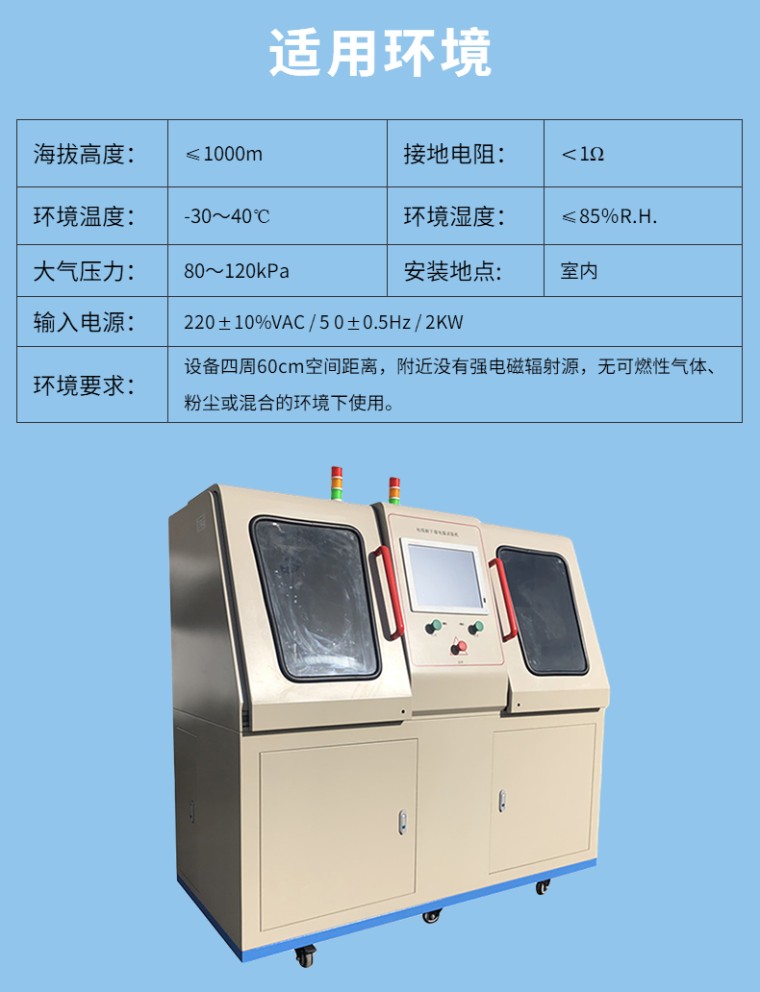

三、使用环境

1、海拔高度：≤1000m

2、环境温度：-30～40℃；

3、环境湿度：≤85％R.H.；

4、大气压力：80～120kPa；

5、输入电源：220±10%VAC / 5 0±0.5Hz / 2KW

6、环境要求：设备四周60cm空间距离，附近没有强电磁辐射源，无可燃性气体、粉尘或混合的环境下使用。

7、耐地震能力：地面水平加速度：3m/s2；地面垂直加速度：1.5m/s2；

8、接地电阻：＜1Ω

9、安装地点:室内

10、设备尺寸：长1400毫米宽830毫米高1500毫米

11、设备重量：300千克

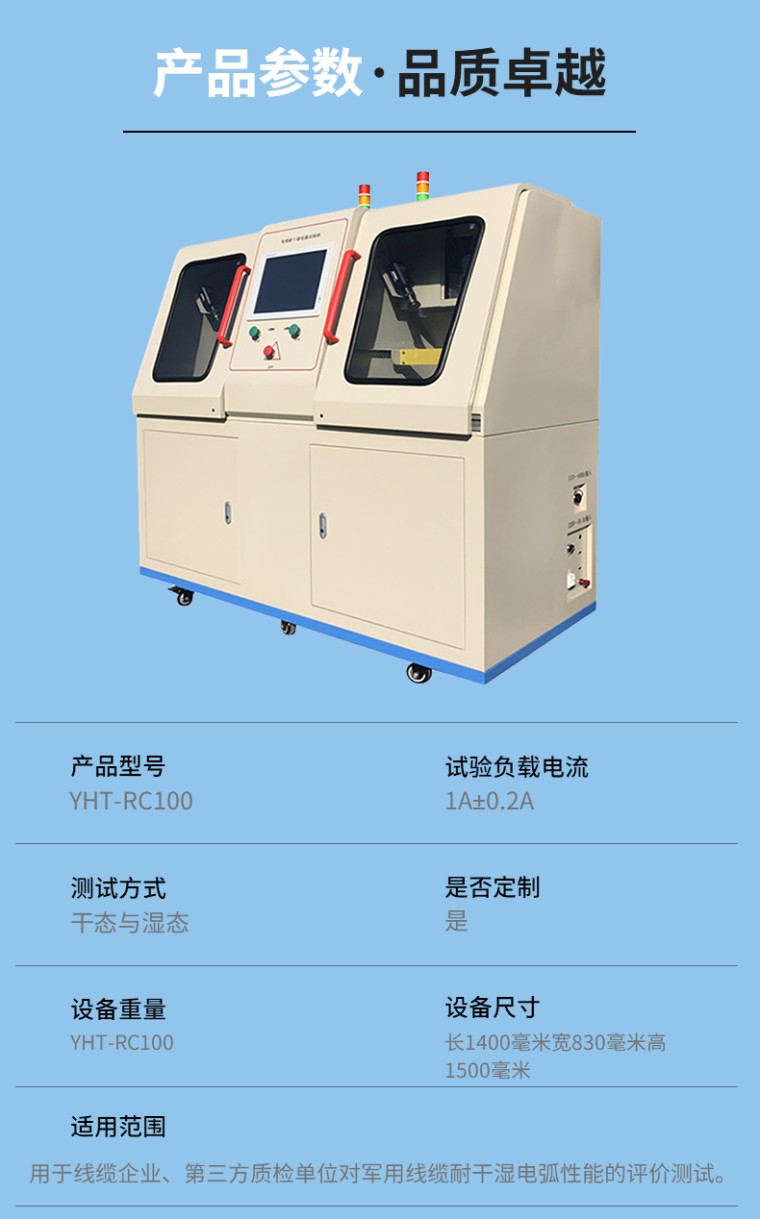

四、设备参数

1、设备输入电源：AC220V/50HZ-2KW

2、电机参数：输入三相相电压08～118V，400±7Hz，功率30KW；

3、试验负载电流：1A±0.2A

4、试样制备：测试样品线：7 根，5 根连接负载，2 根无连接负载

5、电压精度：0.1V，电压偏差±1％

6、电流精度：0.01A，电流偏差±1％

7、测试时间：1～99999999S 连续可设；

8、断路器跳脱时间计时：1～99999999S

9、测试方式：干态与湿态；

10、摩擦片运动行程：1～10cm 连续可设（标准3.81±0.3cm）；

11、摩擦片运动速度：0.5±0.05cps 一个往返运动；

12、摩擦片上下行程可调：0～6cm；

13、摩擦片上加砝码：250±25g；

14、驱动方式：伺服电机传动；

15、保护电路断路器：7.5A，5 个；

16、短路保护断路器：30A；

17、滴液速度：100±10mg/分钟（8～10 滴）-采用保定雷夫的蠕动泵可以独立操作，蠕动泵配有滴管与针头；

18、控制器：西门原装进口PLC

19、显示器：昆仑通泰10寸高清电容触摸屏。

20、试验结束方式：手动结束和自动结束

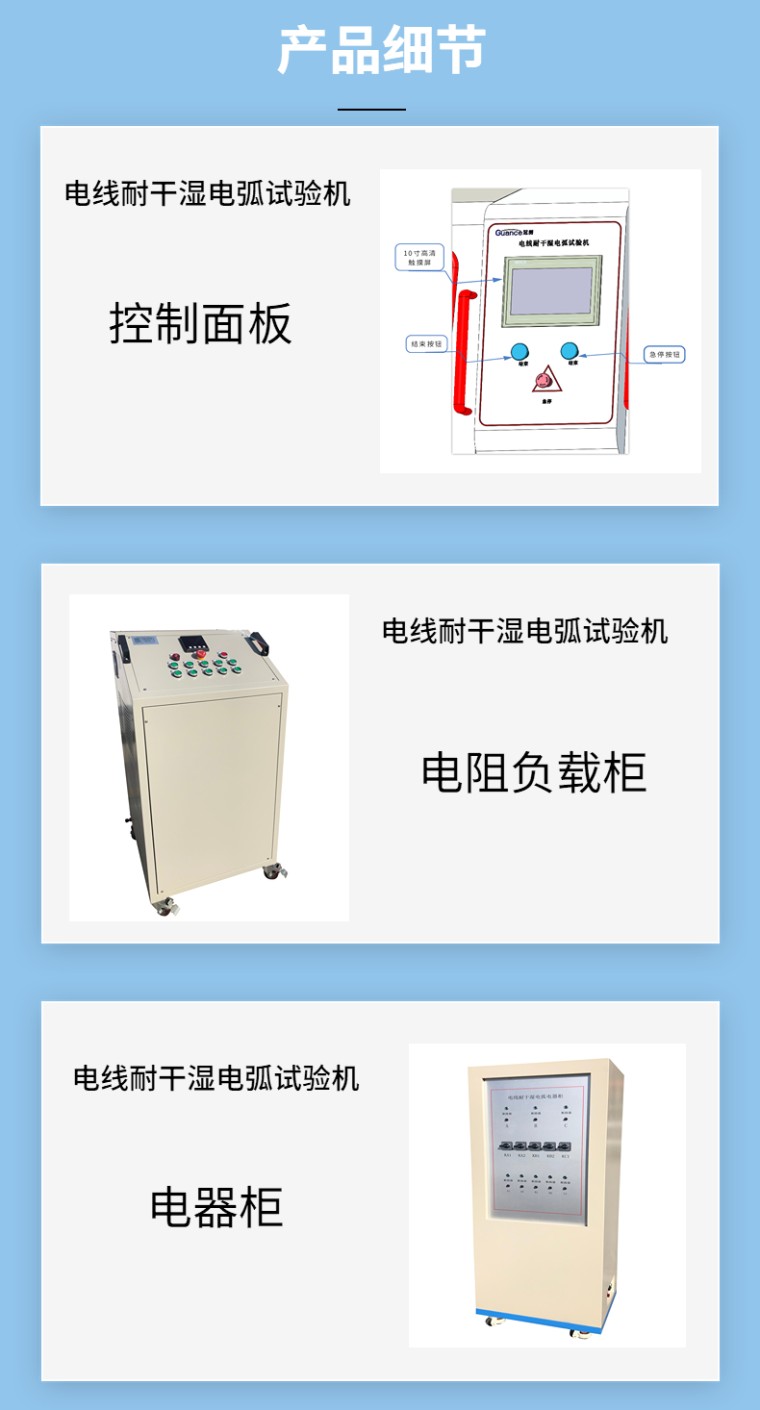

五、设备主要部件及作用
